驅動輪、引導輪一次淬火成套設備

一、概述

   該成套設備適應所有驅動輪、引導輪、行車輪等一次淬火。由電源、專用淬火機床、負載系統、淬火水、冷卻水系統、液壓站、噴水圈、風冷機等構成。

二、設備特點：

1、采用人工上下料，加工過程自動完成；

2、設備具有一次淬火功能，更換托盤后可適用于多品種驅動輪和導向輪一次淬火加工；

3、淬火機床托盤可自動升降，裝卸料方便；

4、感應器可前后、左右、上下方向人工調整；

5、淬火機床與淬火液循環系統采用一體化結構，安裝方便；

6、成套設備采用三菱觸摸屏、PLC控制；

三、工藝過程

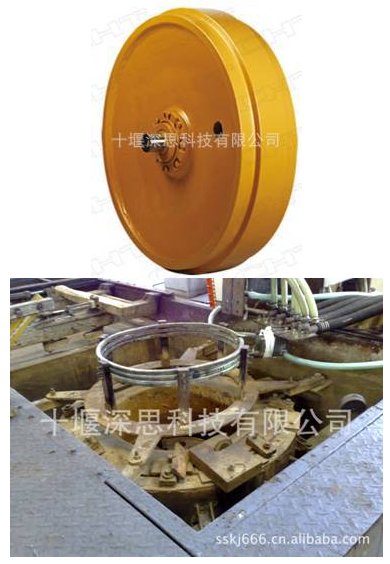

1、引導輪：人工上料（將引導輪裝在托盤上）——移動架帶動托盤與引導輪右移到旋轉軸上方——旋轉軸上升將引導輪升到感應器內——旋轉、加熱——到溫后旋轉軸快速下降將引導輪帶到液面以下噴水圈內——淬火——旋轉軸上升——移動架接住托盤——旋轉軸下降——移動架帶動托盤與引導輪左移到上下料位——用輔助夾具將引導輪翻轉180度——重復前面過程——人工下料。

2、驅動輪：旋轉軸上升到感應器上方——人工將驅動輪裝在旋轉軸上的托盤上——旋轉軸下降將驅動輪帶到感應器內——旋轉、加熱——到溫后旋轉軸快速下降將驅動輪帶到液面以下噴水圈內——淬火——旋轉軸上升到感應器上方——人工下料

四、技術指標

1  SSLL100專用淬火機床

2 KGPS750KW/2KHZ中頻電源
